新制度対応 電気回路実習ボード
”Ele–Circuit”
エレサーキット
この電気回路実習ボードエレサーキットは
整備士試験の出題回路や教科書をもとに、わかりやすく学べる教材です
この実習ボードは、二級自動車整備士（総合）/三級自動車整備士（総合）や、整備士試験の過去問題に登場する電気回路をもとに作られています。教科書だけではイメージしにくい電装のしくみや考え方を、実際に手を動かしながら学べるよう工夫されています。
☆試験に出る回路をそのまま再現☆
実際の出題内容に沿っているので、試験対策にもぴったり。理解が深まり、自信につながります。
☆授業で使いやすい、しっかりしたつくり☆
毎日の授業や実習で安心して使えるよう、丈夫で安全な設計にこだわりました。
☆抵抗器は取り外し可能で、授業内容に合わせて簡単に変更可能☆
実際の抵抗器を使用しているので、抵抗の値を変更し、問題を編集できます。
☆授業内容に合わせてカスタマイズOK☆
学年やカリキュラムに合わせて、構成の変更やオプションの追加もご相談いただけます。
電気のしくみを「見て・触って・理解する」ための一台として、ぜひ授業にお役立てください。
■注文番号 製品名：LE100-2GDK オームの法則回路 1（直列＋並列回路） ■製品説明： この電気回路実習ボードは抵抗値を変更可能で、テスターを使い実際の電圧を計って確認できます。 過去の試験問題（下記）に実際に出ていた回路ですので、試験対策として使用することも可能です。 ■該当問題: 第102回（2級ガソリン）NO.34 第107回（2級ガソリン）NO.35 第110回（2級ガソリン）NO.33
■付属部品： 配線板、ニクロム線、抵抗各種、電池ボックス、電源スイッチ、 収納ケース、解説書、 他
■大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)

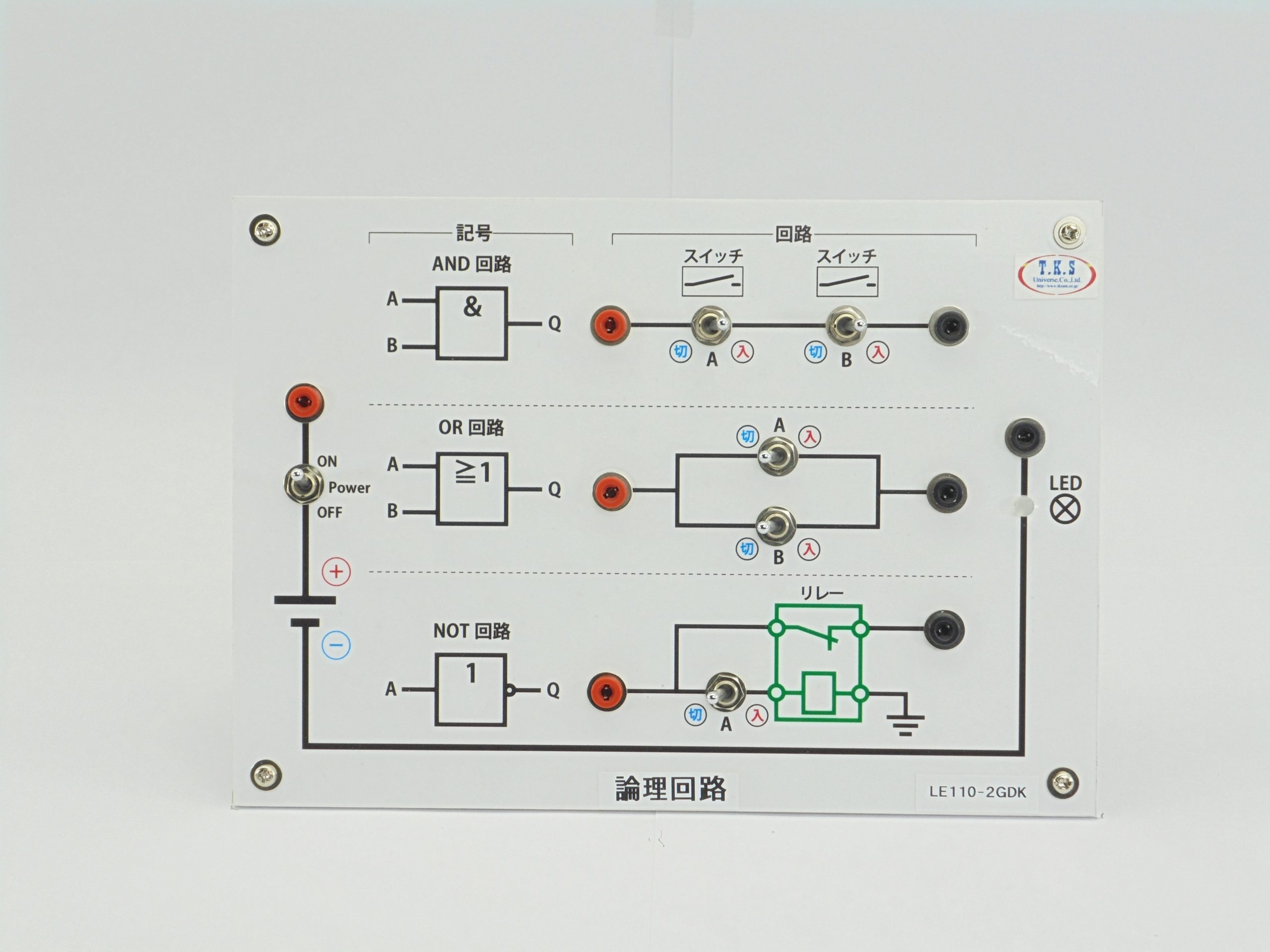

■注文番号 製品名：LE110-2GDK 論理回路
■製品説明：
生徒自身で論理回路（AND・OR・NOT・NAND・NOR）を構成し理解することができます。
説明だけでは理解することが難しい内容も、生徒自身で回路を構成し、楽しく簡単に学習できます。
参考テキスト:
２級自動車整備士（総合） P202~P235
付属部品： 配線板、ニクロム線、リレー、電池ボックス、各種スイッチ、
ピンチップ、チップジャック、LED、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)
■注文番号 製品名：LE120-22TD 定電圧回路
■製品説明：
この電気回路実習ボードは抵抗器、ダイオードを変更することができます。
ツェナダイオードの特性を抵抗値やダイオードを変更してテスターで測定することで、理解を深めることが可能です。
該当テキスト:
２級自動車整備士（総合） P231
付属部品： 配線板、各種抵抗、ツェナダイオード、可変抵抗器、ニクロム線、電池ボックス、電源スイッチ、
収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)
■注文番号 製品名：LE130-22HS ダイオード回路
■製品説明：
この電気回路実習ボードはダイオードの向きを変えることが可能で、ダイオードの向きが正しければLEDが点灯し、ダイオードの特性を理解することができます。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第101回（2級二輪）NO.34
付属部品： 配線板、ダイオード、ニクロム線、電池ボックス、電源スイッチ、LED、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)

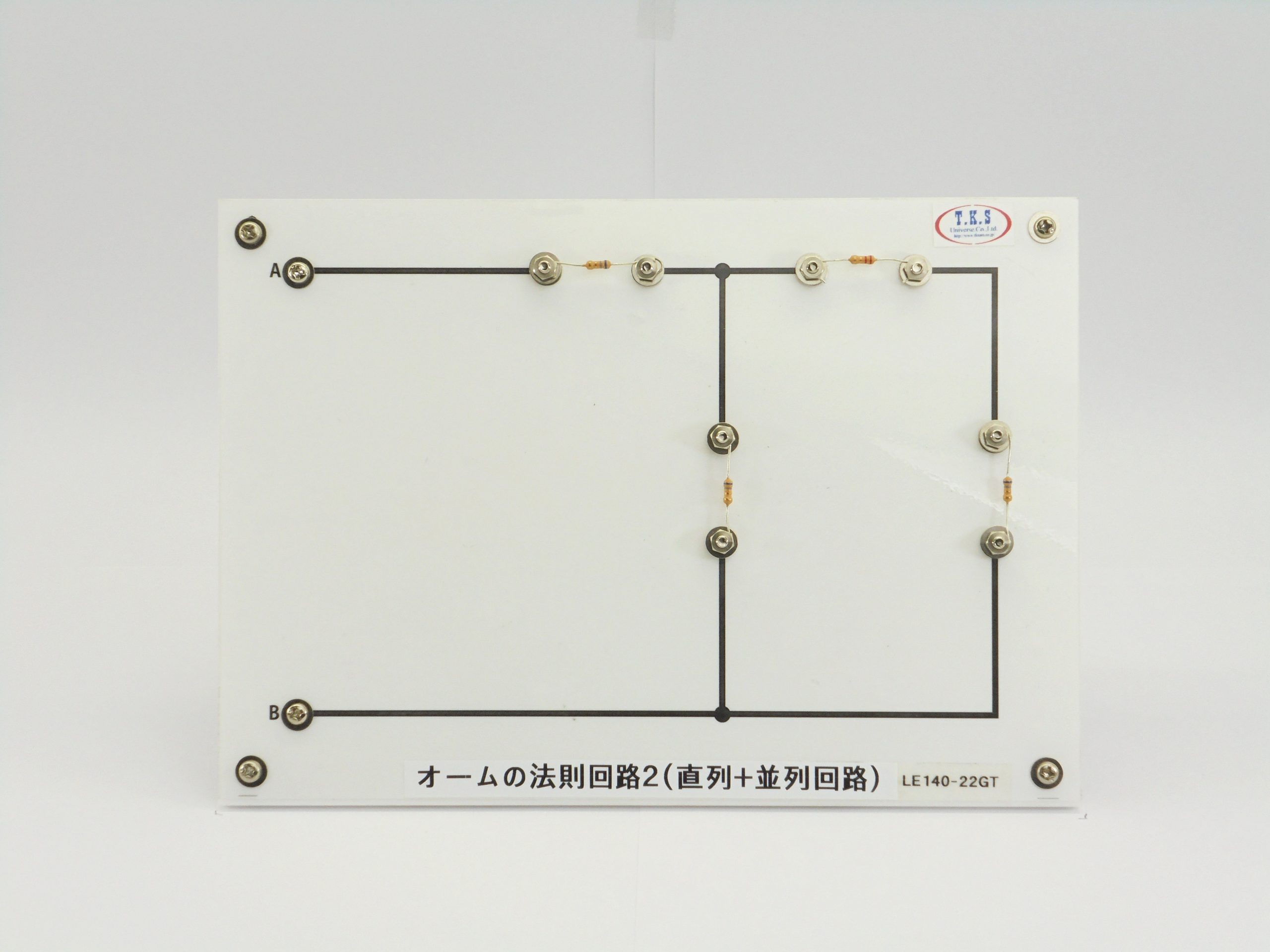

■注文番号 製品名：LE140-22GT オームの法則回路２（直列⁺並列回路）
■製品説明：
この電気回路実習ボードは抵抗器の変更が可能で、計算問題の応用として使用できます。
実際にテスター使って合成抵抗を計測し、実際の測定に近い形で理解を深めることが可能です。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第107回（2級二輪）NO.31
付属部品： 配線板、各種抵抗、ニクロム線、収納ケース、解説書、 他
■注文番号 製品名：LE150-2GDS オームの法則回路３（並列回路）
■製品説明：
この電気回路実習ボードは抵抗器を変更することが可能です。
電圧（V）が0で抵抗値（R）を求める問題ですが、抵抗値を変更し、電位を変えるなどして問題をアレンジすることができます。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第101回（2級二輪）NO.32
第102回（自動車電気装置）NO.29
付属部品： 配線板、各種抵抗、ニクロム線、電池ボックス、電源スイッチ、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)
■注文番号 製品名：LE160-3CFY リレー回路
■製品説明：
この電気回路実習ボードはヒューズ切れ、ヒューズの接触不良、リレーのコイルの断線、リレーの接点における接触不良の3パターンを学習できます。
簡易的な故障診断の練習、過去問題（下記）で出題された内容ですので試験対策としても使用できます。
該当問題:
第101回（3級シャシ）NO.20
付属部品： 配線板、リレー、ヒューズ、ニクロム線、ACアダプター、DCジャック、各種スイッチ、LED、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 12V

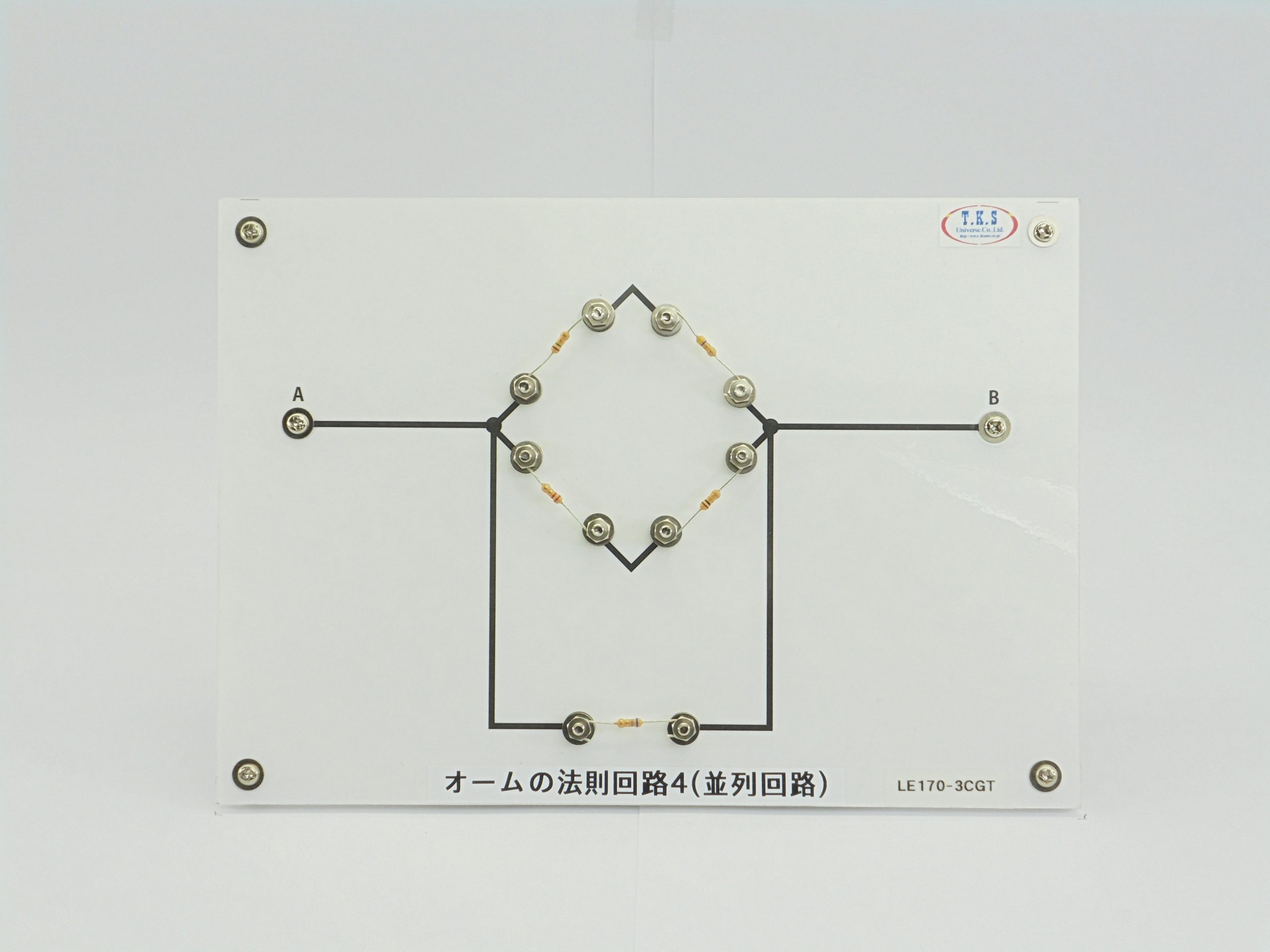

■注文番号 製品名：LE170-3CGT オームの法則回路４（直列＋並列回路）
■製品説明：
この電気回路実習ボードは抵抗器の変更が可能で、計算問題の応用として使用できます。
実際にテスター使って合成抵抗を計測し、実際の測定に近い形で理解を深めることが可能です。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第108回（3級シャシ）NO.21
付属部品： 配線板、各種抵抗、ニクロム線、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g
■注文番号 製品名：LE180-3CDR オームの法則回路５（並列回路）
■製品説明：
この電気回路実習ボードは抵抗器の変更が可能で、計算問題の応用として使用できます。
オームの法則や抵抗値が等しいときの性質などの理解を深めることができます。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第108回（3級ジーゼル）NO.22
付属部品： 配線板、各種抵抗、電池ボックス、ピンチップ、チップジャック、ニクロム線、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)

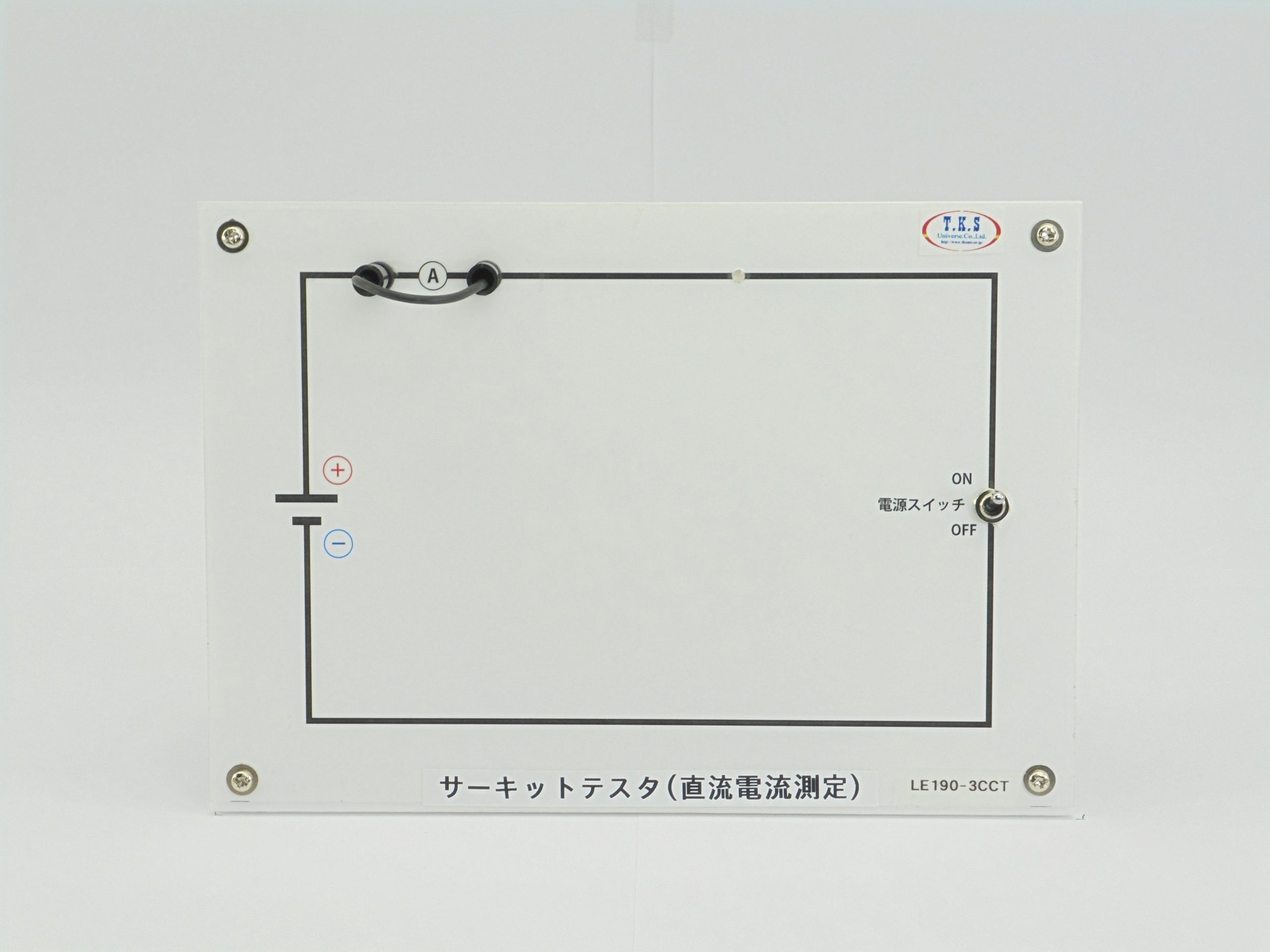

■注文番号 製品名：LE190-3CCT サーキットテスタ（直流電流測定）
■製品説明：
試験にはサーキットテスタの使い方についての問題が出てくることがあります。
サーキットテスタの使い方を復習し、試験に備えることができます。
該当問題:
第109回（3級シャシ）NO.23
付属部品： 配線板、電池ボックス、ピンチップ、チップジャック、ニクロム線、収納ケース、LED、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)

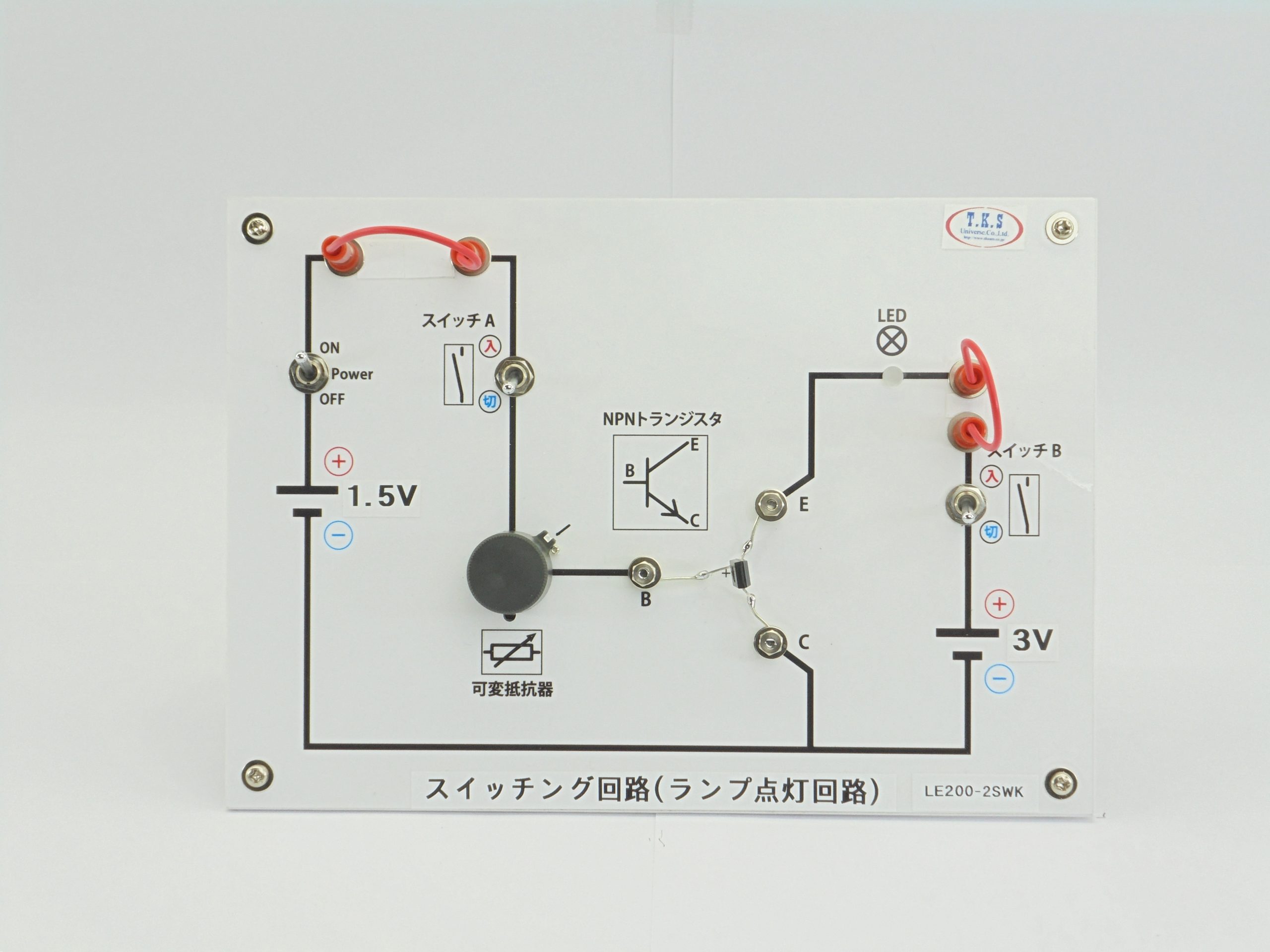

■注文番号 製品名：LE200-2SWK スイッチング回路（ランプ点灯回路）
■製品説明：
実際に手に持ち、生徒自身で操作することでNPNトランジスタを使用したスイッチング回路を理解することができます。
また、チップジャックから電流を計り、NPNトランジスタの特性を学習することも可能です。
該当テキスト:
2級自動車整備士（総合）:P231.232
付属部品： 配線板、可変抵抗器、NPNトランジスタ、各種スイッチ、電池ボックス、ピンチップ、チップジャック、ニクロム線、LED、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 4.5V(単3電池3本)

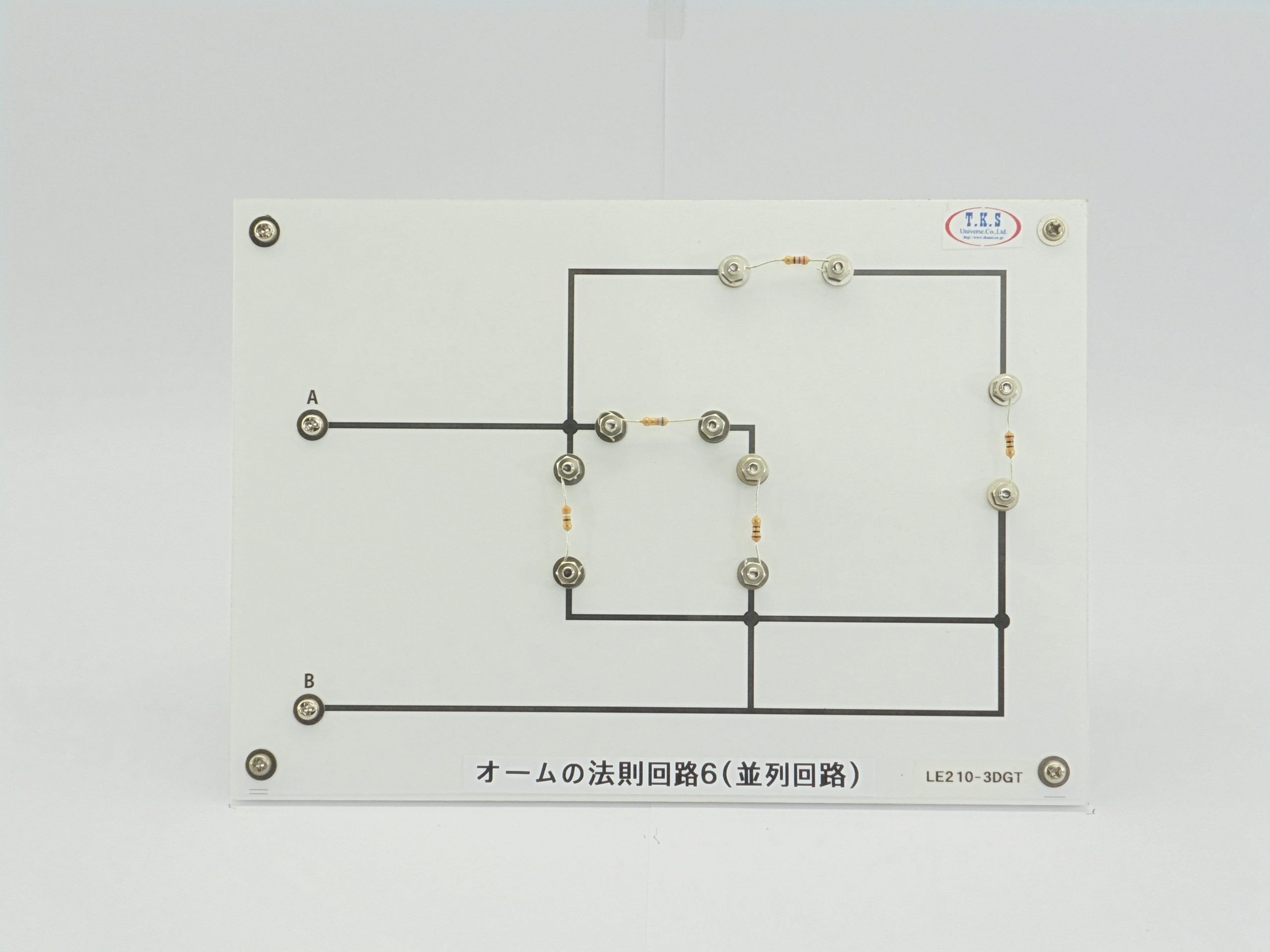

■注文番号 製品名：LE210-3DGT オームの法則回路６（直列＋並列回路）
■製品説明：
この電気回路実習ボードは抵抗器の変更が可能で、計算問題の応用として使用できます。
実際にテスター使って合成抵抗を計測し、実際の測定に近い形で理解を深めることが可能です。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第107回（3級ジーゼル）NO.23
付属部品： 配線板、各種抵抗、電池ボックス、ニクロム線、収納ケース、解説書、 他

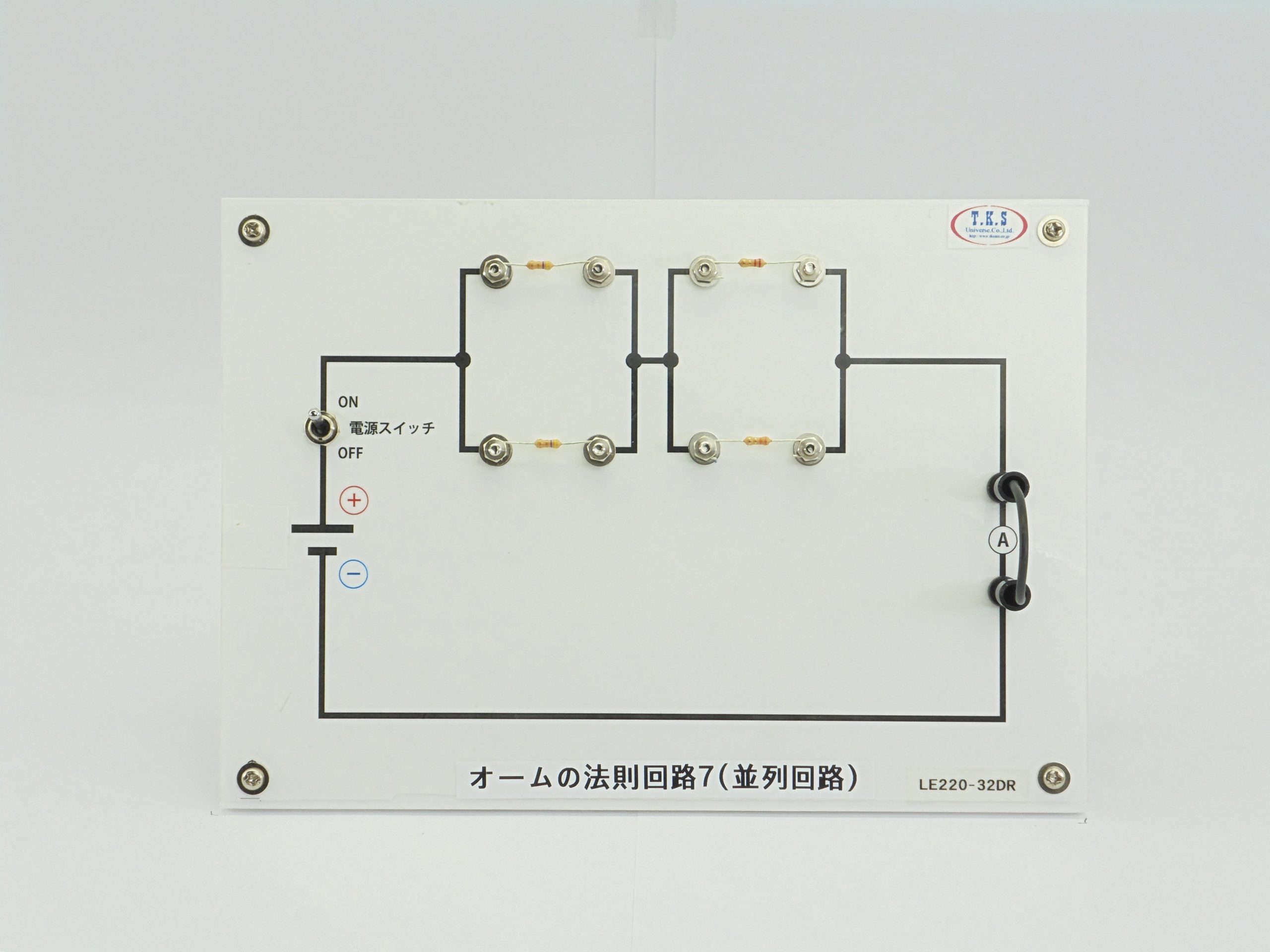

■注文番号 製品名：LE220-32DR オームの法則回路７（並列回路）
■製品説明：
この電気回路実習ボードは抵抗器の変更が可能で、計算問題の応用として使用できます。
オームの法則や抵抗値が等しいときの性質などの理解を深めることができます。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第107回（3級二輪）NO.26
付属部品： 配線板、各種抵抗、電源スイッチ、電池ボックス、ピンチップ、チップジャック、ニクロム線、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)
■注文番号 製品名：LE230-3SSL ストップ・ランプ回路
■製品説明：
この電気回路実習ボードはストップ・ランプ回路について学習することができます。
イラストを見るだけでは理解しずらい内容も、実際に操作して理解を深めることが可能です。
該当テキスト:
3級自動車整備士（総合）P310
付属部品： 配線板、ヒューズ、スイッチ、電池ボックス、LED、ニクロム線、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)

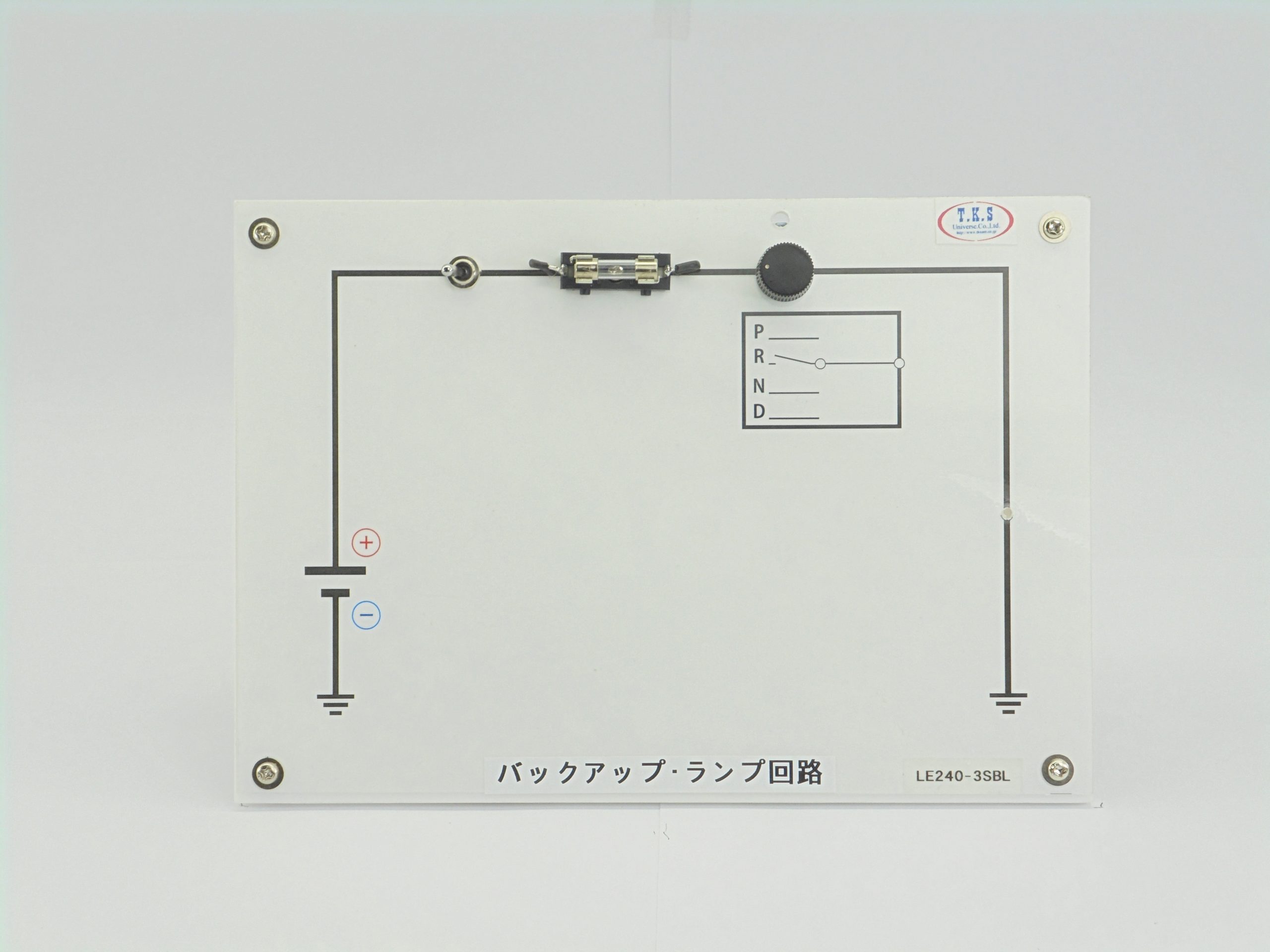

■注文番号 製品名：LE240-3SBL バックアップ・ランプ回路
■製品説明：
この電気回路実習ボードはバックアップ・ランプ回について学習することができます。
イラストを見るだけでは理解しずらい内容も、実際に操作して理解を深めることが可能です。
■該当テキスト:
3級自動車整備士（総合）P310
付属部品： 配線板、ヒューズ、スイッチ、ロータリースイッチ、電池ボックス、LED、ニクロム線、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)

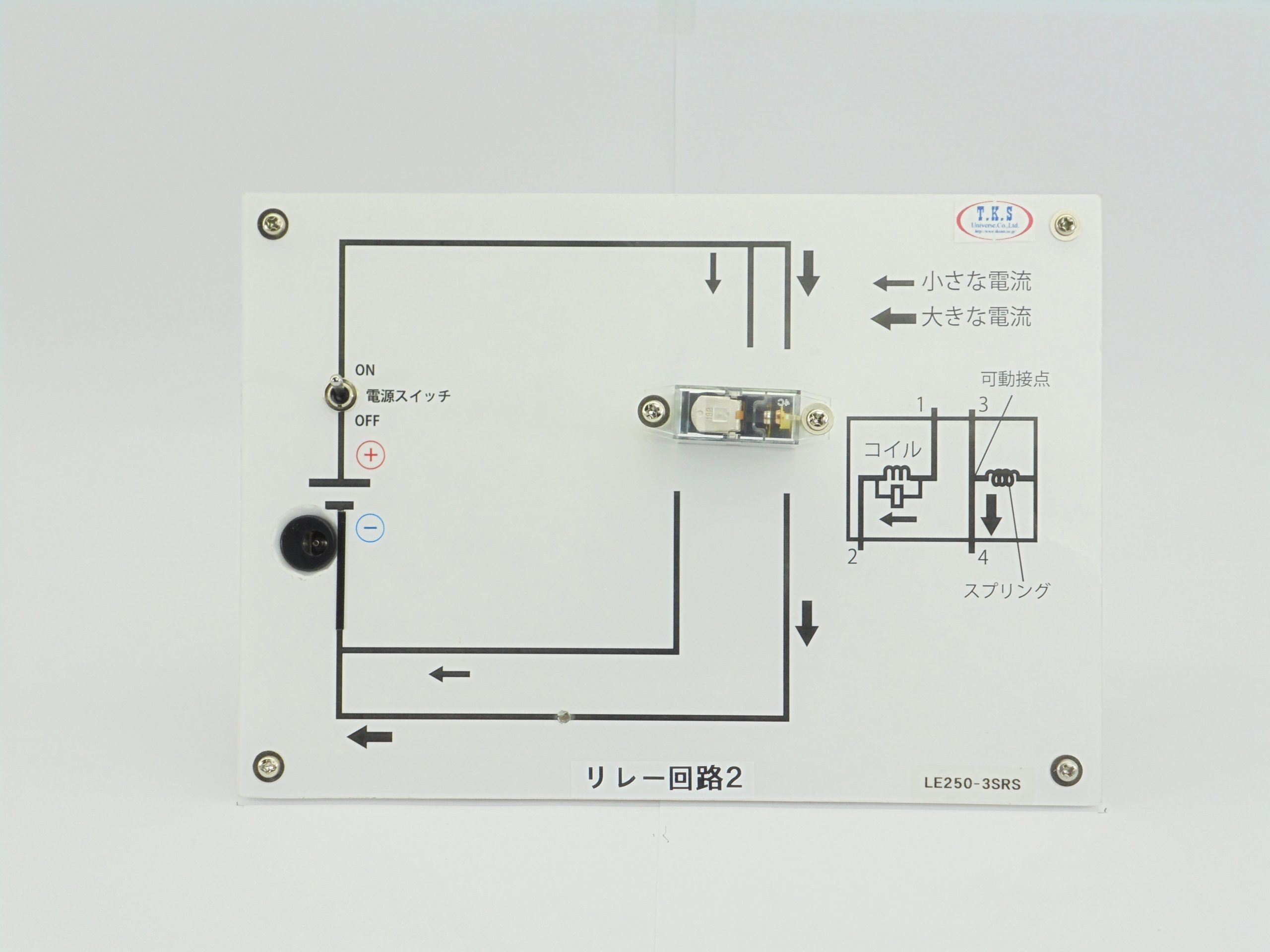

■注文番号 製品名：LE250-3SRS リレー作動回路
■製品説明：
この電気回路実習ボードはリレーの作動を実際に見て確認することが可能です。
イラストではイメージしずらい内容でも、実際に操作して確認し、理解を深めることができます。
該当テキスト:
3級自動車整備士（総合）P313
付属部品： 配線板、リレー、ニクロム線、ACアダプター、DCジャック、電源スイッチ、LED、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 12V
■注文番号 製品名：LE260-3GDK オームの法則回路８（並列回路）
■製品説明：
この電気回路実習ボードは抵抗器の変更が可能で、計算問題の応用として使用できます。
実際にテスター使って電流を計測し、実際の測定に近い形で理解を深めることが可能です。
また、整備士試験の過去問題（下記）で出題された内容ですので、試験対策として使用することも可能です。
該当問題:
第109回（3級ジーゼル）No.23
付属部品： 配線板、各種抵抗、電源スイッチ、電池ボックス、ピンチップ、チップジャック、ニクロム線、収納ケース、解説書、 他
大きさ・重量: 210x148mm 250g 電源: 3V(単3電池2本)
