機械製図サンプル

注意：写真はイメージです。断りなく変更することがあります。

■注文番号製品名：
M180-MGS 機械製図サンプル

■製品説明：
　　従来、機械製図の練習ではテキストの図面を見ながら作図をしていました。

学生にとって見たこともない部品を想像しながら作図することは大変むつかしい事でした。

この教材は機械製図手書き作業の練習用にサンプルを手に取って作図することができます。

サンプルの大きさ、重さ、役割などを理解しながら作図することは構造機能を理解するうえで大変役立つ教材です。

実技試験への対応をめざして学ぼうとする学生のための基礎教材です。

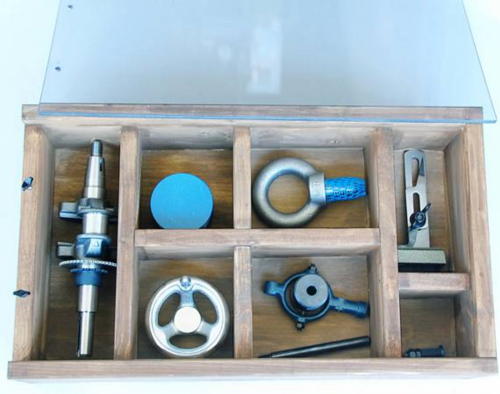

内容：透明プラスチックふた付木製ケースに、クランクシャフト、プーリ、ハンドル、アイ・ボルト、かみあい・クラッチ、トースカン、豆ジャッキ等が収納されています。

サイズ・重量：520x300x130mm 10kg
